Cum obține un motor pas cu pas hibrid cuplu și precizie ridicate

V-ați găsit vreodată adânc într-un proiect, având nevoie de o componentă care să ofere atât putere brută, cât și precizie meticuloasă și v-ați întrebat ce face acest lucru posibil? Știu că am. În lumea automatizării, a roboticii și a mașinilor de precizie, căutarea unui sistem de acționare care să nu te oblige să alegi între putere și control este constantă. Acolo este minunea inginerească aHybrid motor pas cu pasintră în joc. Pentru noi laLICHUAN, aceasta nu este doar o categorie de produse; este nucleul rezolvării celor mai solicitante provocări ale clienților noștri privind controlul mișcării. Designul unic al unuiMotor pas cu pas hibridreduce decalajul, oferind tot ce este mai bun din ambele lumi de la alte tipuri de motoare, iar astăzi vreau să trag cortina exact cum realizează această performanță. Înțelegând funcționarea sa interioară și parametrii precisi care îi definesc performanța, puteți lua o decizie informată pentru următoarea aplicație.

Ce face un motor pas cu pas hibrid diferit de alte tipuri

Pentru a-i aprecia capacitățile, trebuie mai întâi să-i înțelegem identitatea. Spre deosebire de magnetii permanenți sau pasoarele cu reluctanță variabilă, aMotor pas cu pas hibrideste, după cum sugerează și numele, un hibrid. Combină ingenios principiile ambelor. Are un magnet permanent în rotorul său, dar acel rotor este, de asemenea, dintat, la fel ca un motor cu reluctanță variabilă. Această fuziune creează un efect sinergic. Magnetul permanent oferă un flux magnetic constant, mărind cuplul. Simultan, structura dințată permite un unghi de pas mult mai mic - de obicei 1,8° sau 0,9° - permițând fluxului magnetic să urmeze o cale preferată prin dinții aliniați. Această combinație este motivul fundamental aMotor pas cu pas hibridexcelează în aplicații care necesită atât cuplu mare la viteze mici, cât și rezoluție pozițională fină.

Cum creează designul intern un cuplu superior

Secretul cuplului mare constă în circuitul său magnetic și designul spațiului de aer. Statorul unuiMotor pas cu pas hibridare mai mulți poli dinți care sunt înfășurați cu bobine. Când aceste bobine sunt alimentate într-o anumită secvență, ele creează poli electromagnetici. Rotorul cu magnet permanent, deja magnetizat, este atras sau respins de acești poli statori. Deoarece dinții rotorului sunt ușor decalați față de dinții statorului, forțele magnetice generează o tragere tangenţială puternică - cuplu - pentru a le alinia. Cu cât sunt mai mulți dinți și cu cât fluxul magnetic este mai puternic (atât de la magnetul permanent, cât și de la excitarea bobinei), cu atât cuplul este mai mare. LaLICHUAN, optimizăm acest lucru utilizând materiale cu magneti permanenți de înaltă energie și laminate de precizie pentru a minimiza pierderile de flux și a maximiza densitatea cuplului. Acesta este motivul pentru care motoarele noastre pot oferi o reținere excepțională și un cuplu dinamic într-o dimensiune compactă a cadrului.

Care parametri influențează direct precizia și performanța

Precizia unui motor pas cu pas este definită în mare măsură de precizia unghiului de pas și de cât de consecvent poate realiza acești pași fără a rata. Acest lucru este guvernat de mai mulți parametri tehnici cheie. Înțelegerea acestor specificații este crucială pentru selectarea motorului potrivit pentru nevoile de precizie ale sistemului dumneavoastră.

Parametrii cheie de performanță ai unui motor pas cu pas hibrid

• Unghiul pasului:Deplasarea unghiulară per impuls de intrare (de exemplu, 1,8°, 0,9°). Un unghi mai mic permite o rezoluție mai fină.

• Cuplu de menținere:Cuplul maxim pe care îl poate exercita motorul atunci când este alimentat în repaus. Aceasta rezistă forțelor externe.

• Cuplu de blocare:Cuplul usor prezent atunci cand motorul este nealimentat, datorita magnetului permanent si atractiei miezului de fier.

• Precizie:De obicei, un procent din unghiul pasului (de exemplu, ±5%). Acest lucru nu este cumulativ.

• Repetabilitate pas:Cât de precis revine motorul într-o poziție comandată, adesea extrem de sus.

• Inerția rotorului:Inerția piesei rotative, care afectează dinamica accelerației și decelerației.

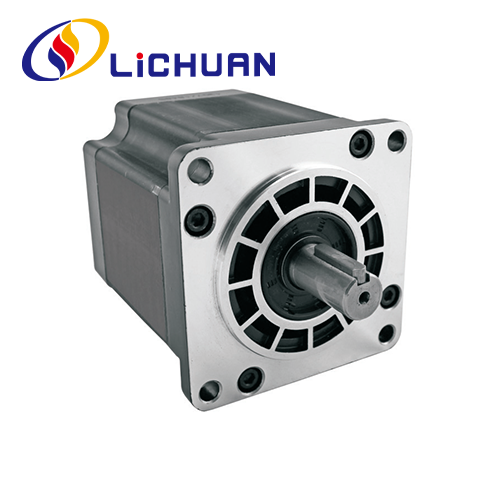

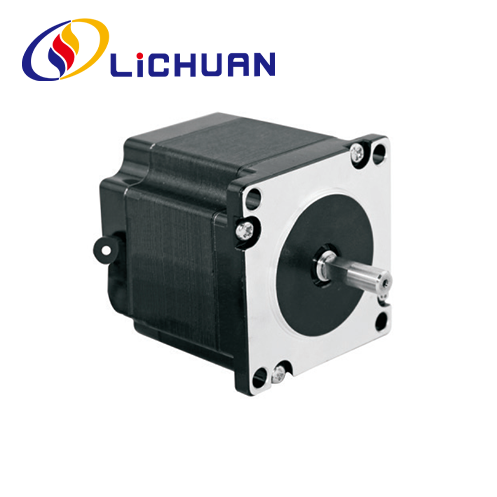

Să ne uităm la modul în care unii dintre acești parametri se traduc în lumea realăLICHUANmodele. Următorul tabel compară două serii populare, evidențiind modul în care alegerile de design afectează caracteristicile de cuplu și precizie.

Tabelul 1: Comparația serii de motoare pas cu pas hibride LICHUAN

Cum alegeți motorul pas cu pas hibrid potrivit pentru aplicația dvs

Alegerea motorului corect reprezintă un echilibru între cerințele dumneavoastră mecanice și curba de performanță a motorului. Cea mai frecventă greșeală este selectarea în funcție de dimensiunea cadrului sau doar de cuplul de reținere. Trebuie să luați în considerare curba viteză-cuplu. OMotor pas cu pas hibridfurnizează cuplu maxim la viteze mici, iar cuplul scade pe măsură ce viteza crește datorită EMF inversă și inductanței înfășurării. LaLICHUAN, ne ghidăm clienții printr-un proces simplu de selecție:

1. Determinați inerția sarcinii și viteza de funcționare necesară.

2. Calculați cuplul de accelerație și cuplul de funcționare continuă necesar.

3. Examinați curba viteză-cuplu a unui motor candidat, asigurându-vă că oferă cu cel puțin 30-50% mai mult cuplu decât necesarul dvs. calculat în intervalul de viteză dorit.

4. Potriviți curentul și tensiunea de ieșire a driverului cu specificațiile de fază ale motorului pentru o performanță optimă.

Tabelul 2: Factori critici de selecție pentru o performanță optimă

Care sunt cele mai frecvente întrebări despre motoarele pas cu pas hibride (FAQ)

În conversațiile noastre zilnice cu inginerii și designerii, anumite întrebări apar în mod repetat. Iată trei întrebări frecvente detaliate pentru a aborda curiozitățile și preocupările comune.

Întrebări frecvente 1: Poate un motor pas cu pas hibrid să funcționeze la viteze mari ca un servo?
Deși este cunoscut în mod tradițional pentru performanța la viteză mică până la medie, este modernMotoare pas cu pas hibride, mai ales atunci când sunt asociate cu drivere avansate de micropas, pot atinge viteze surprinzător de mari. Cheia este utilizarea unui driver cu tensiune de alimentare mare pentru a depăși inductanța motorului. Cu toate acestea, pentru aplicațiile care necesită viteză mare susținută cu cuplu complet, un sistem servo ar putea fi totuși mai eficient. Pentru multe sarcini de poziționare punct la punct cu necesități de cuplu mare la viteze mai mici, aMotor pas cu pas hibridoferă o soluție mai rentabilă și mai simplă.

Întrebări frecvente 2: Cum pot preveni pașii ratați și cum pot asigura precizia?
Pașii ratați apar atunci când cuplul de sarcină al motorului depășește cuplul disponibil al motorului la o anumită viteză. Pentru a asigura precizie, dimensionați întotdeauna motorul cu o marjă de siguranță semnificativă (consultați ghidul de selecție de mai sus). Utilizați un sistem stepper în buclă închisă pentru aplicații critice—al nostruLICHUANHibrizii în buclă închisă încorporează un encoder pentru a detecta și corecta orice pierdere de trepte instantaneu, oferind fiabilitate asemănătoare servo fără a sacrifica simplitatea și cuplul inerent stepper-ului.

Întrebări frecvente 3: Este necesar micropasul pentru a obține o precizie mai mare?
Microstepping-ul este o tehnică de driver care împarte electronic un pas complet în trepte mai mici (de exemplu, 1/16, 1/32 dintr-un pas). Îmbunătățește dramatic rezoluția, reduce vibrațiile și permite o mișcare mai lină, mai ales la viteze mici. Pentru precizie și netezime maxime, asociind o calitate superioarăMotor pas cu pas hibridcu un driver microstepping este foarte recomandat. Vă permite să valorificați precizia fundamentală a motorului și să obțineți o funcționare excepțional de fină și silențioasă.

Ești gata să integrezi cuplu și precizie de neegalat în designul tău?

Călătoria spre înțelegereaMotor pas cu pas hibriddezvăluie o componentă construită pentru performanță acolo unde contează. Designul său hibrid este o dovadă a ingineriei elegante, rezolvând cerințele duble de putere și precizie într-un singur pachet robust. LaLICHUAN, noi nu producem doar aceste motoare; le proiectăm cu un accent profund pe parametrii care contează cel mai mult pentru succesul proiectului dumneavoastră – de la calitatea materialului magnetic până la toleranța fiecărui dinte.

Dacă navigați prin complexitățile unui nou design sau optimizați o mașină existentă care necesită fiabilitate, rezistență și precizie exactă, să vorbim. Echipa noastră este pregătită să vă ajute să vă analizați cerințele și să le potriviți perfectMotor pas-pas hibrid LICHUANsoluţie.Contactaţi-neastăzipentru a discuta despre provocările dvs. specifice cuplului și preciziei. Suntem aici pentru a vă alimenta inovația, un pas precis la un moment dat.
