Descriere produs

Linie de producție Boost de înaltă calitate cu driver stepper de control I/O în 2 faze, fabricat în China. LICHUAN® este producător și furnizor de driver pas cu pas cu control I/O în 2 faze în China.

Introducerea Produsului

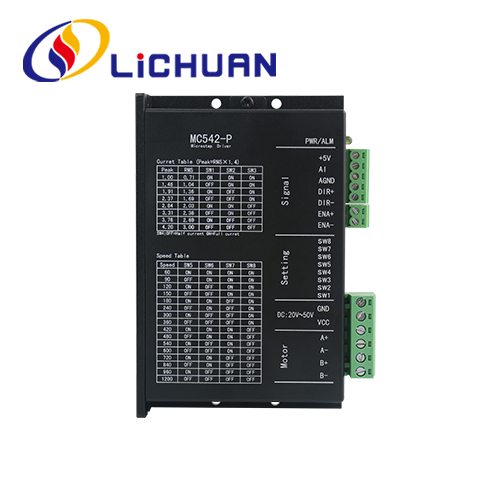

Driverul 542P setează viteza maximă printr-un comutator cadran, apoi ajustează viteza printr-un potențiometru pentru a funcționa la orice viteză. Driverul poate fi potrivit pentru motorul pas cu pas Nema23 în 2 faze, utilizat în principal pentru a înlocui motoarele obișnuite de reglare a vitezei, în comparație cu viteza reglarea motoarelor, are avantaje precum accelerarea și decelerația rapidă, dimensiuni mici și rigiditate puternică.

Parametru tehnic

1. Indici electrici
● Gama de tensiune de intrare: DC: 20V~50V
● Max. curent de ieșire: 4,2 A
● Gama de tensiune de intrare analogică: 0~5V (intrare 0~10V personalizabilă)
● Rezistenta de izolare: 500M
2. Indici de mediu
● Temperatura de depozitare: -20°C~80°C
● Temperatura de operare: 0°C~55°C
● Umiditate de funcționare: 90%RH (fără condens)
● Frecvența vibrațiilor: < 0,5G (4,9m/s2), 10Hz~60Hz (funcționare necontinuă)

Parametru tehnic

● Gama de tensiune de intrare: DC20V~50v
● Curentul maxim de vârf: 4,2A
● Gama de tensiune de intrare analogică: 0~5V (poate fi personalizat ca intrare de 0~10V)
● Rezistenta de izolare:500M
● Cu supracurent, supratensiune și alte funcții de protecție.

Parametrii de mediu

● Temperatura de depozitare: -20°C~80 ℃
● Temperatura de funcționare: 0° ℃ ~ 55 ℃
● Umiditate de funcționare: 90%RH (fără condensare)
● Frecvența vibrațiilor: mai puțin de 0,5 G (4,9 m/s2) 10 Hz ~ 60 Hz (funcționare discontinuă)
● Evitați praful, petele de ulei, gazele corozive, locurile cu prea multă umiditate și vibrații prea puternice și interziceți
gaz inflamabil și praf conductiv

Descrierea funcției de unitate

Funcția de conducere	Instrucțiuni
Gama de viteze setare	Cele patru comutatoare DIP SW5~SW8 sunt folosite pentru a seta intervalul de viteză al unității. Există 16 game de viteză în total. Când utilizatorul setează viteza, motorul trebuie oprit mai întâi. Pentru setarea intervalului specific de viteză, vă rugăm să urmați instrucțiunile de pe panoul de acționare.
Setarea curentului de ieșire	Pot fi setati 8 curenți de ieșire pentru driver prin intermediul a 3 comutatoare cu cadran SW1~SW3. Consultați instrucțiunile panoului driverului pentru setările curentului de ieșire.
Funcție automată de jumătate de debit	Funcția automată de jumătate de curent poate fi setată pentru șofer prin comutatorul SW4. OFF înseamnă că curentul de repaus este setat la jumătate din Curent de funcționare; ON înseamnă că curentul de repaus și curentul dinamic sunt la fel. SW4 va fi setat ca OFF pentru uz general reduce generarea de căldură a motorului și a șoferului și pentru a îmbunătăți fiabilitatea. La aproximativ 0,3 secunde după oprirea trenului de impulsuri, curentul se va reduce automat cu 50% (valoarea reală 55%) și, teoretic, generarea de căldură se va reduce cu 65%.
Interfață de semnal	+5V și AGND sunt bornele pozitive și negative ale puterii de ieșire de 5V; Al este borna de intrare a tensiunii analogice; DIR+ și DIR- sunt bornele pozitive și negative ale semnalului de direcție: ENA+ și ENA- sunt bornele pozitive și negative ale semnalului de activare.
Interfata motorului	A+ și A- se conectează la bornele pozitive și negative ale înfășurării fazei A a motorului pas cu pas; B+ și B-se conectează la bornele pozitive și negative, când înfășurările fazei A și B sunt comutate, direcția motorului pornit va fi inversată;
Stecher	Sursa de alimentare CC, intervalul de tensiune de intrare de funcționare: 20V~50VDC, se sugerează tensiunea de funcționare 36VDC, sursa de alimentare trebuie să fie mai mare de 100W.
Indicator luminos	Există 1 indicator luminos verde și 1 indicator luminos roșu pe șofer. Cea verde este indicatorul luminos de alimentare, se aprinde atunci când driverul este conectat la sursa de alimentare; cel roșu este un indicator luminos de defecțiune, se aprinde atunci când apare o defecțiune a supratensiunii sau a supracurentului. Indicatorul luminos roșu se stinge după eliminarea defecțiunii. Defecțiunea driverului poate fi eliminată numai prin reconectarea la sursa de alimentare și reutilizare.
Instalare Note	Dimensiunile driverului: 117x78x34mm, pasul de instalare al orificiilor: 111mm. Pot fi selectate atât instalațiile orizontale, cât și cele verticale (se sugerează instalarea pe verticală). Driverul va fi instalat aproape de dulapul metalic pentru disiparea căldurii.

Setarea parametrilor

Gama de viteză, curentul dinamic și jumătate/plin al unității MC542P poate fi setat după cum urmează prin comutatorul DIP de 8 biți:

Setarea curentului de lucru

Curent de vârf de ieșire	Curent mediu de ieșire	SW1	SW2	SW3
1,0A	0,71A	pe	pe	pe
1,46A	1.04A	oprit	pe	pe
1,91A	1,36A	pe	oprit	pe
2,37A	1,69A	oprit	oprit	pe
2,84A	2.03A	pe	pe	oprit
3.31A	2,36A	oprit	pe	oprit
3,76A	2,69A	pe	oprit	oprit
4.2A	3.0A	oprit	oprit	oprit

Dimensiune de instalare (unitate: mm)

Setarea intervalului de viteză

SPD	SW5	SW6	SW7	SW8
60	pe	pe	pe	pe
90	oprit	pe	pe	pe
120	pe	oprit	pe	pe
150	oprit	oprit	pe	pe
180	pe	pe	oprit	pe
240	oprit	pe	oprit	pe
300	pe	oprit	oprit	pe
360	oprit	oprit	oprit	pe
420	pe	pe	pe	oprit
480	oprit	pe	pe	oprit
540	pe	oprit	pe	oprit
600	oprit	oprit	pe	oprit
720	pe	pe	oprit	oprit
840	oprit	pe	oprit	oprit
960	pe	oprit	oprit	oprit
1200
