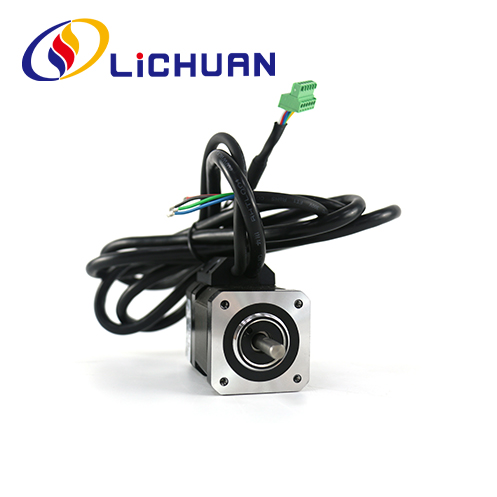

Seria 42 Nema 17 Motor pas cu buclă închisă cu 2 faze

Cumpărați Reducere Seria S42 Nema 17 Motor pas cu buclă închisă cu 2 faze cu probă gratuită fabricat în China. LICHUAN® is42 Series Nema 17 2 Phase Closed Loop Stepper Motor Producător și furnizor din China.

Trimite o anchetă

Descriere produs

LICHUAN® vă urează călduros la vânzarea cu ridicata a motorului pas cu buclă închisă cu 2 faze Nema 17 Seria 42 din fabrica noastră. Produsele noastre au certificat CE și au în prezent o cantitate mare de inventar din fabrică. Fabrica Lichuan are o experiență de producție de peste 14 ani. Suntem suport OEM și ODM, vă vom oferi servicii bune și prețuri reduse din fabrică. Salutăm mai mulți distribuitori să se alăture LICHUAN.

Seria 42 Nema17 cu motor pas cu buclă închisă în 2 faze, utilizarea de materii prime de înaltă calitate și oțel siliconic cu magnet permanent de înaltă standard, cu encoder de înaltă precizie cu 1000 de linii, depășește complet problemele de pas cu motorul pas cu buclă deschisă, în timp ce îmbunătățesc semnificativ performanța motorului de mare viteză, Pentru a facilita actualizarea tradițională a programului de acționare pas cu pas, reducerea costurilor în comparație cu servomotorul pentru a reduce mai mult de 50%. Lungimea motorului 68mm ~ 79mm, intervalul de cuplu: 0.48N.m ~ 0.72N.m, diametrul arborelui motor 5mm sau 6mm. Seria 42 Nema17 motorul pas cu buclă închisă în 2 faze poate fi potrivit pentru driver de tip 4: RS485. Canopen. Ethercat. Drivere pentru controlul pulsului.

Parametrii de performanță electrică

Articol	Specifications
Precizia unghiului pasului	±5% (pas complet)
Precizia rezistenței	±10% (20℃)
Precizia inductanței	±20% (1KHZ)
Creșterea temperaturii	80℃ max (curent nominal, putere în 2 faze)
Temperatura ambientala	-20℃~*50℃
Resiztenta izolarii	100MQMin 500VDC
Rezistență dielectrică	500V AC 1 minut
Încărcare radială permisă	0,02 mm Max. (încărcare 450g)
Sarcina de tracțiune admisă	0,08 mm Max. (încărcare 450g)
Încărcare max. radială	28N(20mm de suprafața flansei)
Sarcina max. pe arbore	10N

Serie	Etapa Unghi(")	Lungime (mm)	Deținere Cuplu (N.m)	Fază Curent(A)	Rotativ Inerție (g.cm²)	Greutate (kg)	Codificator Rezoluție (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Mai sus sunt produse reprezentative. Produsele pot fi personalizate!

Forma și dimensiunea de instalare (unitate: mm)

Modul arborelui motorului

Model	Arbore Diametru (mm)	Arbore Extensie (mm)	Arbore Lungime (mm)
LC42H249	φ5 sau φ6	Tăiere în D 0,5 x 15	24
LC42H261	φ5 sau φ6	Tăiere în D 0,5 x15	24

Diagrama de cablare a motorului

Culorile firelor motorului

Definițiile Encoder Culori de plumb

1	galben	EB+
2	verde	EB-
3	negru	EA+
4	albastru	EA-
5	roșu	+5VCC
6	alb	EGND

Note

1. Fazele trebuie conectate corect în timpul conectării
motorul și șoferul.
2. Generarea evidentă de căldură a motorului poate apărea în diferite condiții de conducere. Temperatura de suprafață a motorului poate depăși 85 ℃ în timpul funcționării.
3. Motorul trebuie să fie poziționat cu ajutorul unei caneluri de instalare pe capacul frontal al motorului, se va acorda atenție potrivirii erorilor, iar concentricitatea dintre arborele motorului și sarcină trebuie controlată strict.

Diagrama de cablare a aplicației

Un sistem complet de control al motorului pas cu pas trebuie să includă produsul prezentat mai jos

Ambalarea produsului

Lichuan Fabrica Produse Produse Mașină

Mașină de sculptat
Echipamente de acoperire
Mașină de marcat cu fibre laser
Mașină de înșurubat
Masina de testare
Imprimanta UV

Aparat de lipit automat
Masina de testare a cuplului de ținere
Mașină de șuruburi
Masina oscilograf

Aplicații industriale

Braț Robotic
Mașină de tăiat cu laser
printare 3d
Mașină CNC
Asamblare automată
Mașină de gravat
