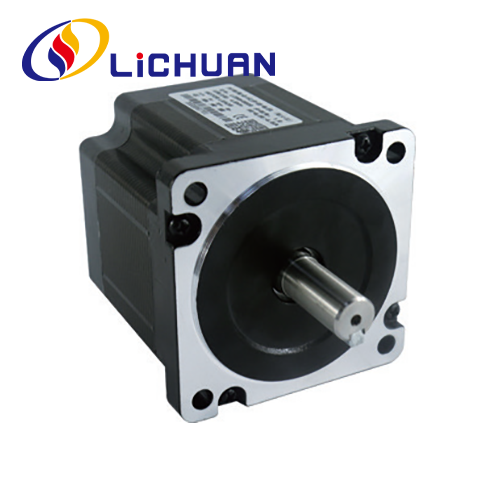

Motor pas cu pas Nema 34 Hybird Seria 86 2 faze

Motor pas cu pas Nema 34 Hybird Seria 86 cu 2 faze la preț mic de vânzare cu ridicata, fabricat în China. LICHUAN® este producător și furnizor de motor pas cu pas Nema 34 Hybird Seria 86 în 2 faze în China.

Trimite o anchetă

Descriere produs

LICHUAN® vă urează călduros la seria 86 de motoare pas cu pas cu 2 faze Nema 34 hybird din fabrica noastră. Produsele noastre au certificat CE și au în prezent o cantitate mare de inventar din fabrică. Fabrica Lichuan are o experiență de producție de peste 14 ani. Suntem suport OEM și ODM, vă vom oferi servicii bune și prețuri reduse din fabrică. Salutăm mai mulți distribuitori să se alăture LICHUAN.

Seria 86 2 faze Nema 34 hybird motor pas cu pas, utilizarea de materii prime de înaltă calitate și oțel siliconic cu magnet permanent de înaltă specificație, cu precizie ridicată de poziționare, cuplu de ieșire, răspuns rapid, zgomot redus, caracteristici dinamice bune, calitate și fiabil. Lungimea motorului 66mm ~ 150mm între intervalul de cuplu: 0.6N.m ~ 3.0N.m, diametrul arborelui motor 9.5/12.7/14/15.8mm. Motorul pas cu pas cu 2 faze Nema 34 hybird seria 86 poate fi potrivit pentru driver de 4 tipuri: RS485. Canopen. Ethercat. Drivere pentru controlul pulsului. sunt proiectate pentru a se potrivi cu driverele pas cu 2 faze ale Lichuan MC860 și mini driverul, vă rugăm să verificați driverul hibrid de motor pas cu pas pe catalog dacă doriți să aflați mai multe informații despre driver.

Parametrii de performanță electrică

Articol	Specificații
Precizia unghiului pasului	±5% (pas complet)
Precizia rezistenței	±10% (20℃)
Precizia inductanței	±20% (1KHZ)
Creșterea temperaturii	80℃ max (curent nominal, putere în 2 faze)
Temperatura ambientala	20℃~* 50℃
Resiztenta izolarii	100MQMin 500VDC
Rezistență dielectrică	500V AC 1 minut
Încărcare radială permisă	0,02 mm Max. (450 g încărcare)
Sarcina de tracțiune admisă	0,08 mm Max. (450 g încărcare)
Încărcare max. radială	130N (20 mm de la suprafața flanșei)
Sarcina max. pe arbore	30N

Serie	Etapa Unghi(")	Motor Lungime (mm)	Deținere Cuplu (N.m)	Evaluat Curent(A)	Fază Rezistență (Q)	Fază Inductanță (mH)	Rotor Inerție (g.cm²)	Motor Greutate (Kg)	Conduce Sârmă (nr.)
LC86HS66	1.8	66	3.3	3.0	0.6	1.6	1000	2.0	4
LC86HS80	1.8	80	4.5	5.0	0.7	3.0	1400	2.5	4
LC86HS98	1.8	98	6.9	5.0	0.98	4.1	2100	3.4	4
LC86HS114	1.8	114	8.5	6.0	0.49	3.58	2800	4.0	4
LC86HS128	1.8	128	10	6.0	1.3	5.8	3200	4.5	4
LC86HS150	1.8	150	12	6.0	1.4	9.2	4000	5.4	4

Mai sus sunt produse reprezentative. Produsele pot fi personalizate!

Forma și dimensiunea de instalare (unitate: mm)

Modul arborelui motorului

Model	Arbore Diametru (mm)	Arbore Extensie (mm	Arbore Lungime (mm
LC86HS66	f9.5	D-cut 1X25	32
LC86HS80	φ12,7 sau φ14	D-cut 1X25	32
LC86HS98	φ12,7 sau φ14	Canal de cheie 5x5x25	32
LC86HS114	φ12,7 sau φ14	Canal 5 x5x25	32
LC86HS128	φ12,7 sau φ14	Canal 5x5x 25	32
LC86HS150	φ12,7 sau φ14 sau φ15,8	Canal 5x5x 25	32

Curbele caracteristicilor frecvenței cuplului

Diagrama cablajului motorului

Diagrama de cablare a aplicației

Un sistem complet de control al motorului pas cu pas trebuie să includă produsul prezentat mai jos

Lichuan Fabrica Produse Produse Mașină

Mașină de sculptat
Echipamente de acoperire
Mașină de marcat cu fibre laser
Mașină de înșurubat
Masina de testare
Imprimanta UV

Aparat de lipit automat
Masina de testare a cuplului de ținere
Mașină de șuruburi
Masina oscilograf

Aplicații industriale

Braț Robotic
Mașină de tăiat cu laser
printare 3d
Mașină CNC
Asamblare automată
Mașină de gravat
