Driver pas cu pas hibrid versatil în 3 faze

Producători și furnizori de drivere de pas cu pas hibride trifazate versatile din China. LICHUAN® este producător și furnizor versatil de driver de pas cu pas hibrid trifazic în China.

Trimite o anchetă

Descriere produs

Găsiți o selecție uriașă de drivere pas cu pas hibride versatile trifazate din China la LICHUAN®. Oferiți servicii post-vânzare profesionale și prețul corect, așteptând cu nerăbdare cooperarea.

Introducerea Produsului

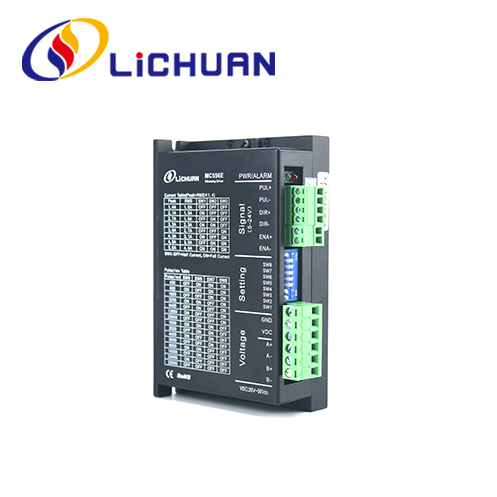

MC556E-RS485 este o unitate complet NC integrată, prevăzută cu interfețe RS485 și utilizată pe baza protocolului standard Modbus RTU. Poate avea o funcție de control al mișcării pe mai multe axe prin intermediul ecranului său tactil sau prin controlere cu interfețe de comunicare RS485. Utilizatorul poate controla până la 31 de unități în același timp. Fiecare unitate este prevăzută cu 8 poziții interne și acceptă comutarea automată a poziției interne, homing, declanșarea poziției, JOG și alte funcții.. Potrivirea driverului MC556 pentru motorul pas cu pas hibrid Nema23 Nema34, vă rugăm să verificați manualul șoferului dacă doriți să aflați mai multe informații

Caracteristici MC556E

➢ Gama de tensiune de intrare: DC20V~50V
➢ Max. curent de vârf: 5,6 A
➢ Interfata de comunicatie: RS485
➢ Protocol de comunicare: Modbus RTU
➢ Reglarea parametrilor motorului
➢ Prevăzut cu funcții de protecție la supratensiune și supracurent etc. 2.2 Mediu de depozitare și montare
➢ Temperatura de depozitare: -20°C~65°C
➢ Temperatura de functionare: 0°C~50°C
➢ Umiditate de funcționare: 40~90%RH (fără condens)
➢ Frecvența vibrațiilor: < 0,5G (4,9m/s2), 10~60 Hz (funcționare necontinuă)
➢ Trebuie evitate locurile cu praf, pete de ulei, gaze corozive, umiditate ridicată și vibrații.
➢ Gazele combustibile și praful conductiv trebuie interzise

Parametru tehnic

● Gama de tensiune de intrare: DC20V~50v
● Curentul maxim de vârf: 5,6A
● Interval de subdiviziune: 200~25600ppr
● Formă puls: puls +direcție
● Frecvența de răspuns la impuls: 0~200KHz
● Funcția de autotuning a parametrilor motorului
● Cu funcții de protecție precum supratensiune, supracurent, eroare de urmărire în afara toleranței etc.

Parametrii de mediu

● Temperatura de depozitare: -20° ℃ ~ 65 ℃
● Temperatura de funcționare: 0° ℃~50 ℃
● Umiditate de funcționare: 40~90%RH (fără condensare)
● Frecvența vibrațiilor: mai puțin de 0,5 G (4,9 m/s2) 10 Hz ~ 55 Hz (funcționare discontinuă)
● Evitați praful, petele de ulei, gazele corozive, locurile cu prea multă umiditate și vibrații prea puternice și interziceți gazele inflamabile și praful conductiv

Descrierea funcției de unitate

Funcția de conducere	Instrucțiuni
Microstep setarea subdiviziunii	Se pot seta 15 subdiviziuni în micropași pentru șofer prin intermediul a 4 comutatoare cu cadran SW5~SW8. Șoferul va fi oprit în timpul setării subdiviziunii. Consultați instrucțiunile panoului de driver pentru setările de subdiviziune microstep.
Setarea curentului de ieșire	Se pot seta 8 curenți de ieșire pentru driver prin intermediul a 3 comutatoare SW1~SW3. Consultați instrucțiunile panoului driverului pentru setările curentului de ieșire.
Funcție automată de jumătate de debit	Funcția automată de jumătate de curent poate fi setată pentru șofer prin comutatorul SW4. OFF înseamnă că curentul de repaus este setat la jumătate din Curent de funcționare; ON înseamnă că curentul de repaus și curentul dinamic sunt la fel. SW4 va fi setat ca OFF pentru uz general reduce generarea de căldură a motorului și a șoferului și pentru a îmbunătăți fiabilitatea. La aproximativ 0,3 secunde după oprirea trenului de impulsuri, curentul se va reduce automat cu 50% (valoarea reală 55%) și, teoretic, generarea de căldură se va reduce cu 65%.
Interfață de semnal	PUL+ și PUL- sunt terminale pozitive și negative ale controlului semnalului de impuls; DIR+ și DIR- sunt bornele pozitive și negative ale semnalului de direcție; ENA+ și ENA- sunt terminalele pozitive și negative ale semnalelor de activare.
Interfata motorului	A+ și A-conectați la bornele pozitive și negative ale înfășurării fazei A a motorului pas cu pas; B+ și B- se conectează la bornele pozitive și negative ale înfășurării fazei B a motorului pas cu pas. Când înfășurările de fază A și B sunt comutate, direcția motorului va fi inversată.
Stecher	Alimentare DC/AC, intervalul de tensiune de intrare de funcționare: 20~50 VDC, se sugerează o tensiune de intrare de 36VDC, sursa de alimentare trebuie să fie mai mare de 100W.
Indicator luminos	Există 1 indicator luminos verde și 1 indicator luminos roșu pe șofer. Cea verde este indicatorul luminos de alimentare, se aprinde atunci când driverul este conectat la sursa de alimentare; cel roșu este un indicator luminos de defecțiune, se aprinde atunci când apare o defecțiune de supratensiune sau supracurent. Indicatorul luminos roșu se stinge după eliminarea defecțiunii. Defecțiunea driverului poate fi eliminată numai prin reconectarea la sursa de alimentare și reutilizare.
Instalare Note	Dimensiunile driverului: 117 x 78 x 34 mm, pasul de instalare al orificiilor: 111 mm. Pot fi selectate atât instalațiile orizontale, cât și cele verticale (se sugerează instalarea pe verticală) Driverul trebuie instalat pe un dulap metalic pentru disiparea căldurii.

Setarea parametrilor

Precizia subdiviziunii, curenții dinamici și jumătate/compleți pot fi setate pentru driverul MC556E prin comutator cu cadran pe 8 biți, după cum urmează:

Setarea curentului de lucru

Curent de vârf de ieșire	Curent mediu de ieșire	SW1	SW2	SW3
1.4A	1,0A	oprit	oprit	oprit
2.1A	1,5A	pe	oprit	oprit
2.7A	1.9A	oprit	pe	oprit
3.2A	2.3A	pe	pe	oprit
3.8A	2.7A	oprit	oprit	pe
4.3A	3.1A	pe	oprit	pe
4.9A	3,5A	oprit	pe	pe
5.6A	4,0A	pe	pe	pe

Dimensiune de instalare (unitate: mm)

Setarea subdiviziunii Microstep

Pași/revoluție	SW5	SW6	SW7	SW8
Mod implicit	pe	pe	pe	pe
400	oprit	pe	pe	pe
800	pe	oprit	pe	pe
1600	oprit	oprit	pe	pe
3200	pe	pe	oprit	pe
6400	oprit	pe	oprit	pe
12800	pe	oprit	oprit	pe
25600	oprit	oprit	oprit	pe
1000	pe	pe	pe	oprit
2000	oprit	pe	pe	oprit
4000	pe	oprit	pe	oprit
5000	oprit	oprit	pe	oprit
8000	pe	pe	oprit	oprit
10000	oprit	pe	oprit	oprit
20000	pe	oprit	oprit	oprit
25000	oprit	oprit	oprit	oprit
